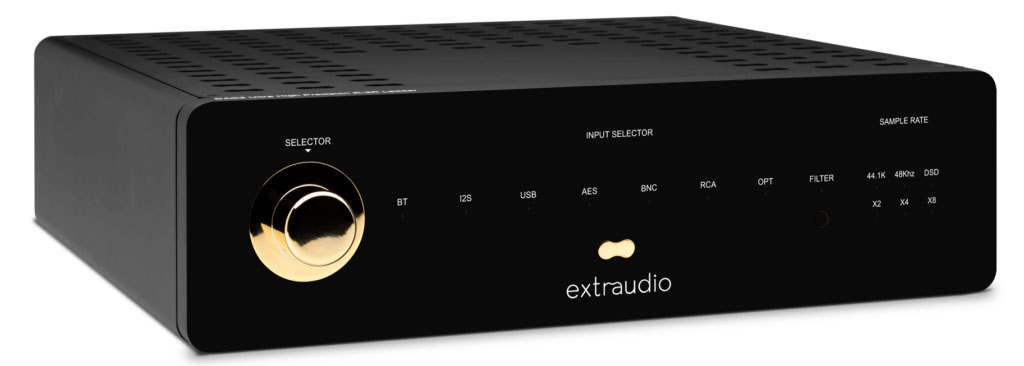

ЦАП Extraudio DAC2 Quad R-2R Ladder black/gold

Кратко о товаре

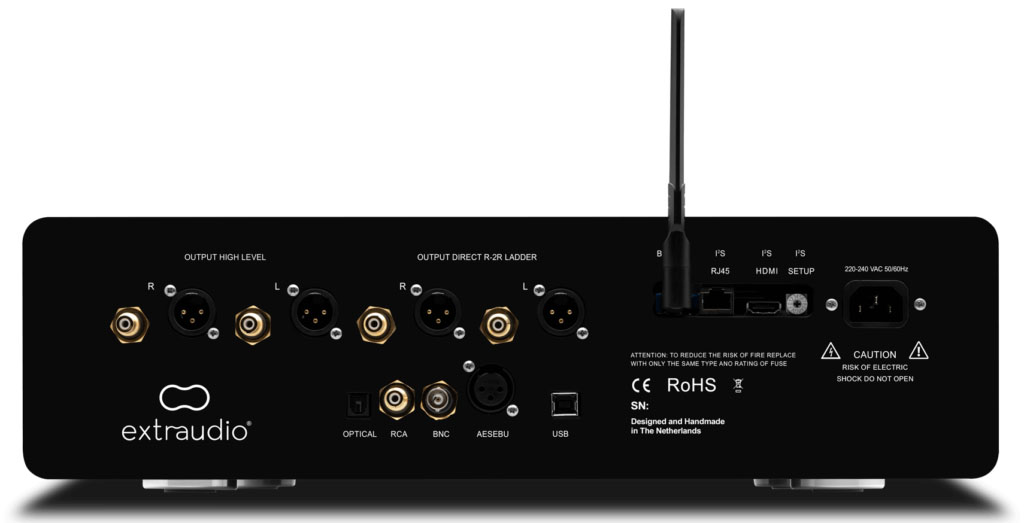

ЦАП. Входы: 1 х RCA S/PDIF, 1 x BNC SPDIF, 1 x XLR AES EBU, 1 x Optical, 1 х USB 2.0 (тип B). Выход: 1 x RCA SE, 1 x XLR Balanced. Высокоуровневый выход: 1 x RCA SE, 1 x XLR Balanced. Размер (Ш х В х Г): 440 x 120 x 400 мм. Вес: 22 кг. Цвет: чёрный лак + 24 карата золота на кнопках.

ЦАП Extraudio DAC2 Quad R-2R Ladder black/gold - подробно:

Реализация технологии резистивной лестницы (R-2R Ladder)
Сверхточный 32-разрядный ЦАП с FPGA “Extraudio Proprietary System” воспроизводит аналоговый звук, полный нюансов, без цифровой резкости, без каких-либо ошибок, благодаря глубине квантования от 28 до 32 бит. Резистивная лестница корректируется через вторую FPGA, отвечающую только за преобразование и коррекцию линейности четырех модулей ЦАП, далее у нас есть еще одна FPGA ARM с новейшей технологией для функций выбора частоты дискретизации, выбора входов и формирования цифровых сигналов, освобождающая основную FPGA от всей этой работы. Сама резистивная лестница использует около 600 штук фольгированных резисторов Vishay ® высочайшего качества с допуском 0,01%, паяется вручную в Нидерландах с контролем температуры и с использованием высококачественного олова. Большое количество резисторов позволяет делать очень маленькие шаги напряжения на лестнице R-2R, примерно каждая ступень эквивалентна крошечному скачку на 0,04 вольта от MSB (наиболее значимый бит) до LSB (наименее значимый бит). Звук становится еще более точным, при этом он очень аналоговый и музыкальный, с выраженной текстурой и пространственностью, очень цельный и без цифровых недостатков дискретизации, ведь чем меньше высота шага, тем выше качество и плавность цифрового преобразования – вот почему мы используем 32-битную разрядность.

И наконец, у нас есть микроконтроллер, который заботится обо всех других функциях управления.

Собственная модульная платформа
Наши ЦАП спроектированы с учетом возможности расширения в будущем, поэтому вся их внутренняя конструкция является модульной. Благодаря этому конечный пользователь может обновить некоторые модули и продлить срок службы наших продуктов без необходимости покупать другой ЦАП. Поскольку цифровые технологии, в отличие от аналоговых технологий, всегда находятся в постоянном развитии, возможность замены модулей позволяет аудиофилу поддерживать актуальность своего оборудования, а также является частью философии Extraudio и нашей борьбы с запрограммированным устареванием.

Модульная концепция проектирования электронных схем экономически дороже и требует больше усилий при проектировании, но она позволяет нам концентрировать наши усилия на различных деталях по отдельности, этот процесс проектирования дал нам преимущество изоляции различных частей в наших собственных схемах. Печатные платы, изготовленные в Нидерландах с 4 слоями и гальваническим покрытием золотом, обеспечивают снижение уровня шума в каждом каскаде и модуле и разделение цифровой управляющей и аналоговой частей. Таким образом, все наши ЦАП подготовлены к ближайшему будущему.

Собственные программируемые тактовые генераторы
Все производители ЦАП говорят о технических особенностях звуковых генераторов и тактовых импульсов для цифровых сигналов и т.д. Мы просто скажем, что мы используем несколько генераторов тактовых импульсов, которые выполняют свою работу с точностью до фемтосекунд и откалиброваны до совершенства. Это делает цифроаналоговое преобразование более линейным, и, прежде всего, музыка воспринимается как более человечная, а не цифровая по своему характеру.

Почему мы не используем цифровые дисплеи?
Многие люди спрашивают нас, почему мы не используем OLED, LCD или TFT экраны...?
Маркетинг, эстетика и имидж – это вопрос торговой конкуренции, а мы сосредоточены исключительно на реальности восстановления записанной музыки и оставляем банальные или лишние вещи другим.

Многие элементы, такие как экраны или другие устройства цифрового отображения, загрязняют аудиосистему, создавая электрические помехи.

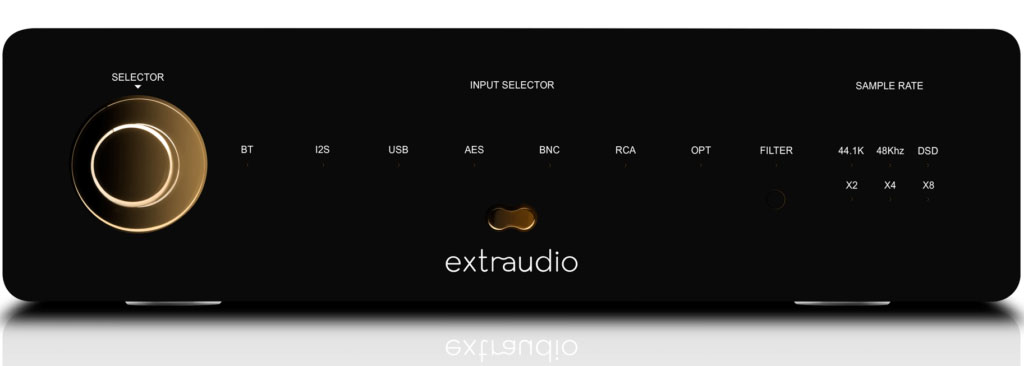

Наши продукты минималистичны снаружи и невероятно сложны внутри, все самое важное происходит внутри продуктов, а необходимая информация для использования продукта просто отображается с помощью светодиодных индикаторов.

Имейте в виду, что было бы проще и дешевле вырезать прямоугольник и вынести экран на переднюю панель, но несмотря на дополнительные затраты при механообработке передней панели, мы предпочли использовать светодиодные индикаторы.

Раздельные блоки питания
Наши источники питания разработаны с особой тщательностью, питание аудиокомпонента жизненно важно для идеального стереозвука или того, что у аудиофилов известно как dual mono. DAC2 имеет 3 запатентованных трансформатора со сверхнизким уровнем шума, изготовленных специально для DAC2 в Нидерландах, и 6 отдельных источников питания.

Наши источники питания включают параллельные конденсаторные батареи, создающие запас энергии для тех случаев, когда необходимо воспроизвести сложные музыкальные пассажи, например, полный симфонический оркестр, играющий на всех своих инструментах. Это как автомобиль мощностью 500 лошадиных сил: казалось бы, зачем нам 500 лошадиных сил, если мы едем со скоростью 100 км/час? В мире высококачественного звука нам тоже нужна дополнительная мощность, которую в нашем случае представляют собой конденсаторные батареи каждого из отдельных источников, иначе скорость, выразительность и реальность музыки и динамики исчезают – вот почему DAC2 имеет батарею конденсаторов на 60 000 мкФ, необходимую чтобы накапливать гораздо больше энергии и снижать ESR и импеданс источников питания, а также корректировать коэффициент мощности.

Блоки питания Extraudio чрезвычайно тихие, с помощью монтажных направляющих блоки питания для различных цифровых и аналоговых частей полностью разделены, создавая истинное ощущение двойного моно.

Наконец, мы используем диоды Шоттки для преобразования переменного тока в постоянный. Эти диоды очень особенные и дорогие, они обеспечивают нам высокую эффективность, сверхбыстрое время восстановления, низкую емкость перехода, низкое падение постоянного напряжения, высокочастотную работу, высокую плотность тока и очень тихие. DAC2 оснащен 18 такими диодами.

Многие инженеры спрашивают нас, как это может быть, что мы достигаем таких низких показателей шума сигнала или КНИ, и для чего они используются в наших источниках питания?

Наш уровень шума – 180 дБ, почти абсолютная тишина. Это необычное значение, с 2008 года мы занимаемся исследованиями и разработкой высококачественных аудиокомпонентов, и наш ответ таков:

Все это обеспечивает беспрецедентный уровень производительности, тишина является частью музыки, и если в источниках питания нет абсолютной тишины, то звук загрязняется. Это так сложно и так просто одновременно, потому что в Extraudio “меньше значит больше”.

Собственный модуль USB 2.0
Для входа USB 2.0 мы также используем модуль, который может быть заменен на его обновленную версию в будущем, поскольку постоянно появляются новые функции для подключения по USB.

Этот модуль имеет гальваническую развязку.
Дискретизация до 32 бит, 768 кГц, DSD X2, X4, X8.
Кварцевые генераторы с низким фазовым шумом
Формат вывода: I2S 32бита или DSD64, DSD128 – В Windows до DSD256, DSD512
Поддерживаемые частоты дискретизации: от 44,1 кГц до 384 кГц.
Драйверы не требуются для MAC OSX, Linux с ядром UAC2, KS, Wasapi, WDM или ASIO-драйверов для Windows 7, 8, 10, 11, x32 и x64.

Опция: модуль I2S / Bluetooth aptX HD
Мы разработали этот модуль для удобства пользователя, который может подключать устройства или цифровые источники других брендов через I2S (Integrated Interchip Sound), который является интерфейсом и родным языком цифрового аудио, это единственный реальный формат цифрового соединения без какого-либо типа сжатия, что обеспечивает превосходное качество звука. Подключение к двойному цифровому входу I2S возможно через разъем Rj45 или через HDMI LVDS. Также имеется поворотный переключатель, который позволяет использовать 10 комбинаций битов для высоких или низких значений, что делает вход совместимым с цифровым выходом I2S практически любого устройства.

В этом же модуле мы предусмотрели возможность беспроводного соединения Bluetooth aptX HD, это соединение запатентованным в Extraudio революционным способом подключается непосредственно через I2S, обеспечивая сигнал 24 бит / 48..192 кГц, то есть имея более высокое разрешение, чем у любого традиционного проигрывателя компакт-дисков (16 бит / 44,1 кГц).

В будущем мы внедрим новейшие программные и аппаратные версии этой перспективной беспроводной технологии, и таким образом обеспечим постоянную актуальность наших ЦАП.

Это усовершенствованное беспроводное соединение позволяет нам с потрясающей легкостью обеспечить потоковую передачу с нашего компьютера, ноутбука, NAS или из онлайн-сервисов, например, Amazon Music HD, Apple Music, Qobuz, Tidal и т.д., через Интернет и получать доступ к миллионам альбомов немедленно и без технологических сложностей.

Требуется устройство, совместимое с Bluetooth 5.0 aptX HD или выше.

Опция: пульт ДУ
DAC2 может управляться эксклюзивным пультом дистанционного управления Extraudio, разработанным с использованием подхода, ориентированного на комфорт пользователя.

Extraudio стремилась предложить устройство, основными характеристиками которого были бы время автономной работы и рабочее расстояние. Обе цели были в значительной степени достигнуты.

Пульт дистанционного управления не имеет съемных батарей, но оснащен встроенной аккумуляторной батареей, которую можно заряжать с помощью стандартного зарядного устройства USB.

Дальность передачи составляет от 20 до 80 метров, в зависимости от страны использования и наличия электромагнитных или радиочастотных помех.

Дизайн сохраняет минималистическую линию, как отличительную черту продукции Extraudio, основанную на философии Мис Ван Дер Роэ (Mies Van Der Rohe) “меньше значит больше”.

Есть только четыре кнопки: вкл / выкл, выбор входа (вверх и вниз) и отключение звука. Концепция, лежащая в основе этого пульта дистанционного управления, необычна и направлена на создание более эффективного и эргономичного устройства. Мы выступаем за функциональность и форму в дизайне, а не за банальность.

Вневременной минималистичный дизайн Extraudio
Extraudio объединяет 14-летний опыт промышленного инжиниринга и множество передовых технологий в отличительном, элегантном дизайне. Черпая вдохновение из нашей мантры “меньше значит больше”, он предлагает уникальную эстетику, сочетающую порядок и точность с художественным выражением.

Его радиусы и изгибы, а также вдохновение от золотой формы природы указывают на нашу эмоциональную связь с искусством, музыкой и звуком, в то время как верхняя и боковые панели занижены, но массивны. Оптимизированные элементы управления и лаконичная задняя панель помогают улучшить такой параметр, как простота использования.

Каждая модель изготовлена из авиационного алюминия – легкого материала, выбранного за его акустические свойства для уменьшения механической вибрации и магнитных воздействий. Панели вырезаются с помощью современных фрезерных станков с числовым программным управлением и обрабатываются гладким, прочным керамическим покрытием.

Мы создаем наши продукты без оглядки на финансы. Мы смотрим не на затраты, а на конечный результат. Эта последняя концепция жизненно важна для достижения ожидаемого результата от продукта Extraudio.

Наше шасси из авиационного алюминия серии 6000 гарантирует максимальную электромагнитную изоляцию, долговечность и надежность.

Наш процесс отделки такой же эксклюзивный и ручной, как и наши электронные детали. Два эксклюзивных цвета, разработанные специально для нас – черный и серый, покрываются ультра-матовым лаком fly wing с последующей двойной проверкой качества каждой детали.

Процесс отделки шасси Extraudio очень сложен, после 4 лет исследований мы остановились на текущих вариантах отделки, дающих нам такие хорошие результаты. Сначала мы выбираем алюминиевую заготовку, затем станок с ЧПУ вырезает каждую деталь, и как только мы ее получим, мы приступаем к промывке вырезанной детали, обезжириванию ее, удалению примесей, открывая поры и снова закрывая их при высокой температуре. Затем она проходит процесс ручной оснастки, процесс ручной полировки, нанесение слоев краски одного из двух наших цветов (черного или серого), потом наносим керамическое покрытие и, наконец, покрываем одним или двумя слоями эксклюзивного матового лака fly wing, смешанного с двухкомпонентной эпоксидной смолой для твердости, который наносится в лакировочной камере под давлением.

Как только эти процессы завершены, мы переходим к очистке и контролю качества каждой детали, и если все правильно, то переходим к окончательному процессу трафаретной печати.

Органы управления покрыты 24-каратным золотом, что обеспечивает максимальную прочность и эстетичность.

Особенности
Сверхточный 32-битный ЦАП на резистивной лестнице (R-2R Ladder) с собственной FPGA “Extraudio Proprietary System”
Резистивная лестница использует около 600 прецизионных фольговых резисторов Vishay с точностью 0.01%
Собственные программируемые тактовые генераторы
Собственная модульная платформа
Раздельные блоки питания
Собственный модуль USB 2.0
Опция: модуль I2S / Bluetooth aptX HD
Опция: пульт ДУ
По два выхода для XLR и RCA: одни напрямую с R-2R Ladder, другие - высокоуровневые, для более динамичного звучания
Вневременной минималистичный дизайн Extraudio
