22.01.2021

Инсталляция с компонентами Naim и Totem Acoustic. SalonAV, январь 2021.

Этот текст можно было бы озаглавить «По следам наших публикаций» — заказчик при выборе компонентов для своей домашней системы вдохновился обзором, опубликованным у нас два года назад. Наш сегодняшний интерес вызван и тем, что музыкальный сетап на базе компонентов Naim и Totem Acoustic стал частью домашнего кинотеатра с поддержкой Dolby Atmos.


ТЕХНИКА КРУПНОГО ПЛАНА
Проект воплотили в жизнь специалисты московского салона InSound – того самого, в котором мы регулярно проводим свои тесты. Вот и комплект, который положен в основу нынешней инсталляции мы слушали там же. Должен заметить, что к усилителям Naim, особенно если это Bi-Wiring с топовым оконечником NAP 500 на бас и NAP 250 DR на верхнюю полосу, акустику подобрать несложно. Но то, что у нас получилось с напольными Totem Acoustic Element Metal, превзошло все ожидания.

Нынешний проект был реализован в новой, ещё не обжитой квартире, поэтому на первых порах кроме плотных штор и ковра на полу никаких поглощающих поверхностей не было. В этих условиях и пришлось инсталляторам всё отстраивать.

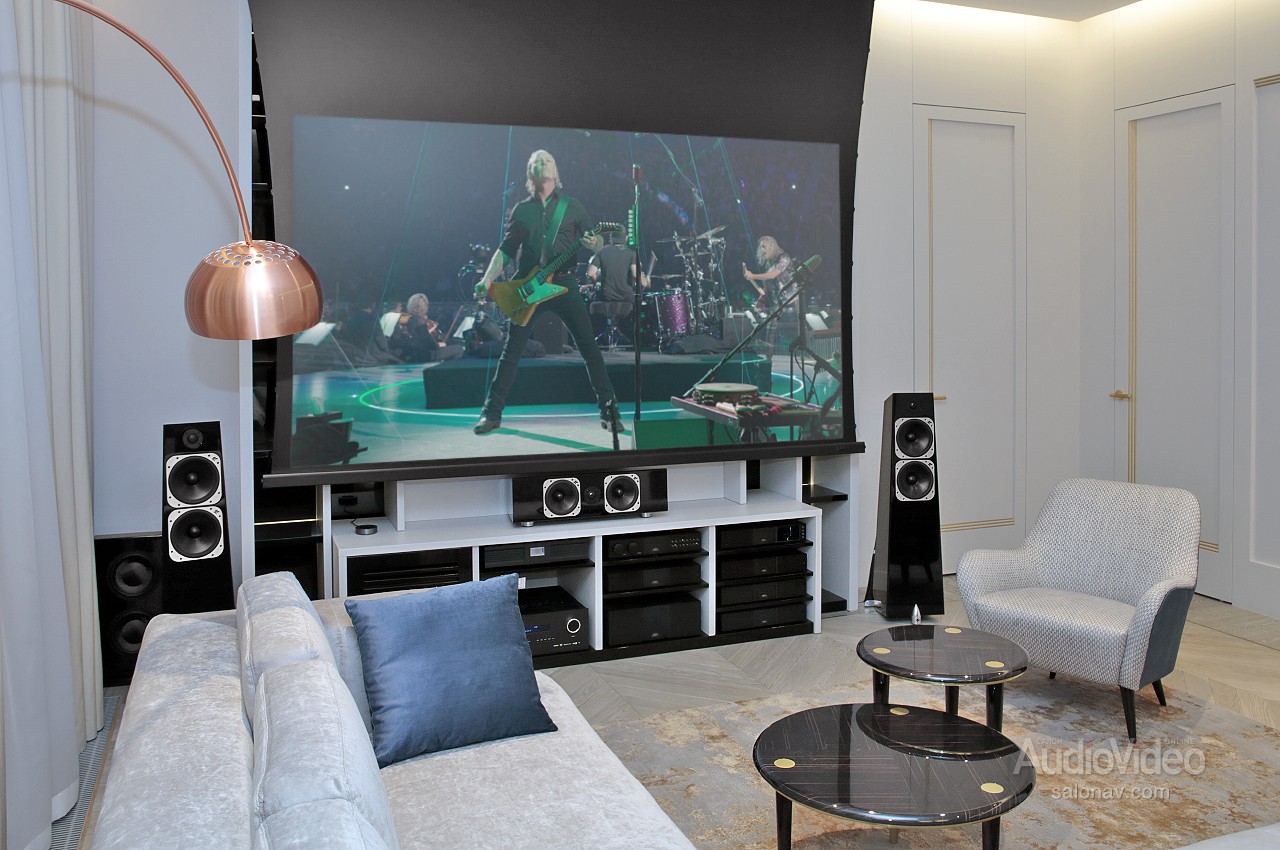

Вдобавок, помещение соединялось с кухней и коридором, поэтому на полное затемнение во время киносеанса рассчитывать не приходилось. Это обстоятельство и определило выбор экрана — Screen Innovations 5TMFL110SL12. Тёмно-серое виниловое полотно Slate 1.2 размером 243 х 137 см рассчитано на эксплуатацию в условиях внешней засветки и прекрасно подходит для демонстрации фильмов в 4К. Экран моторизованный, в нерабочем состоянии убирается в пространство за фальшпотолком.

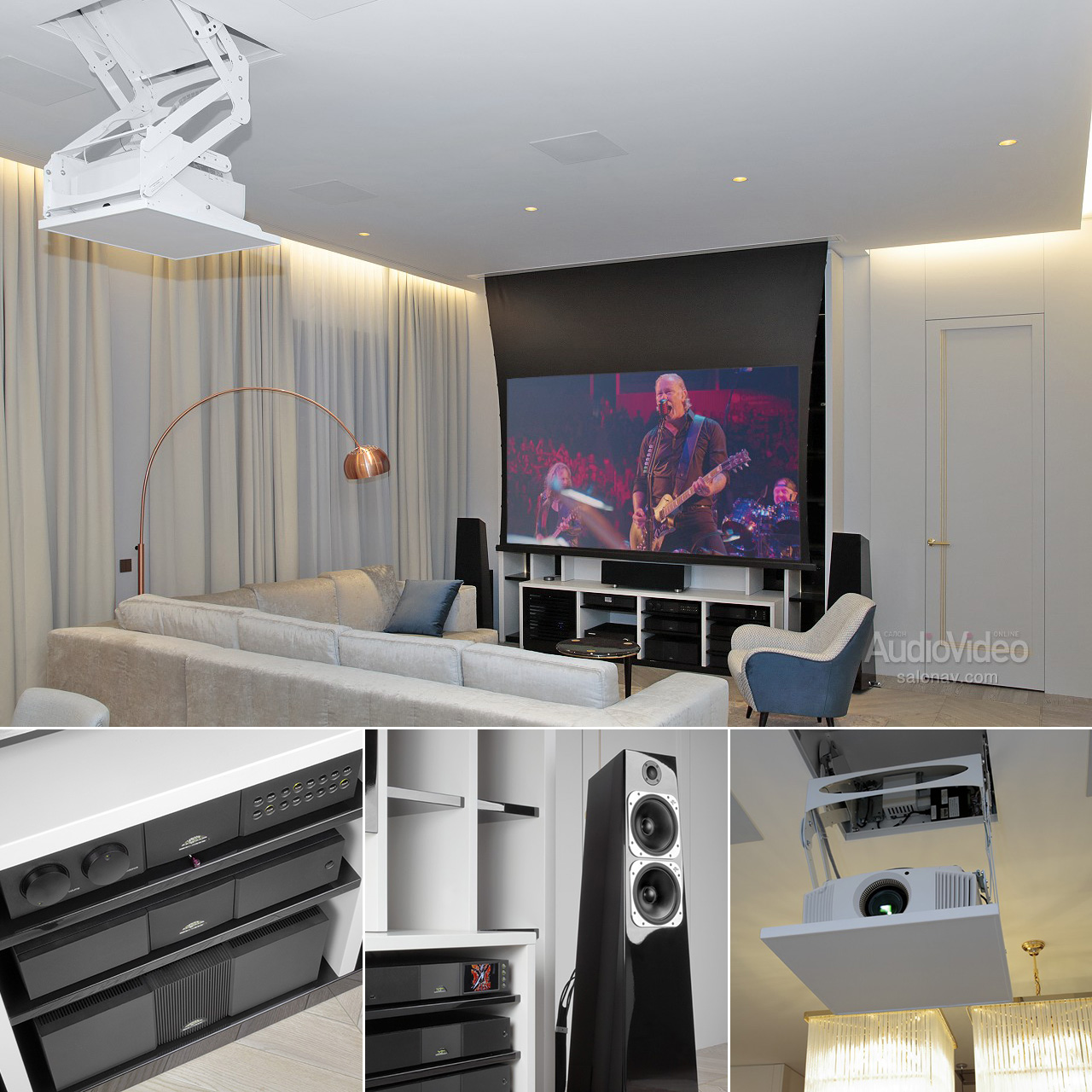

Видеопроектор Sony VPL-VW570ES построен на SXRD панели с оригинальным разрешением 4K (4096 х 2160). Он создавался специально для домашних кинотеатров, поэтому отличается высокой детализацией и реалистичными цветами. Фирменная технология Advanced Iris позволила достичь высокой динамической контрастности 350000 :1, да и по яркости (1800 лм) модель прекрасно подходила к описанным выше условиям. Кроме того, эксклюзивная технология Reality Creation способна повышать разрешение фильмов Full HD на Blu-ray Disc почти до 4K. Проектор установлен на лифте Chief SL236SPi, с помощью которого по окончании сеанса прячется в потолочную нишу.

Видео на проектор подаётся с двух источников — приставки Apple TV 4К и медиаплеера Himedia Q10 Pro, подключенного к серверу Synology.

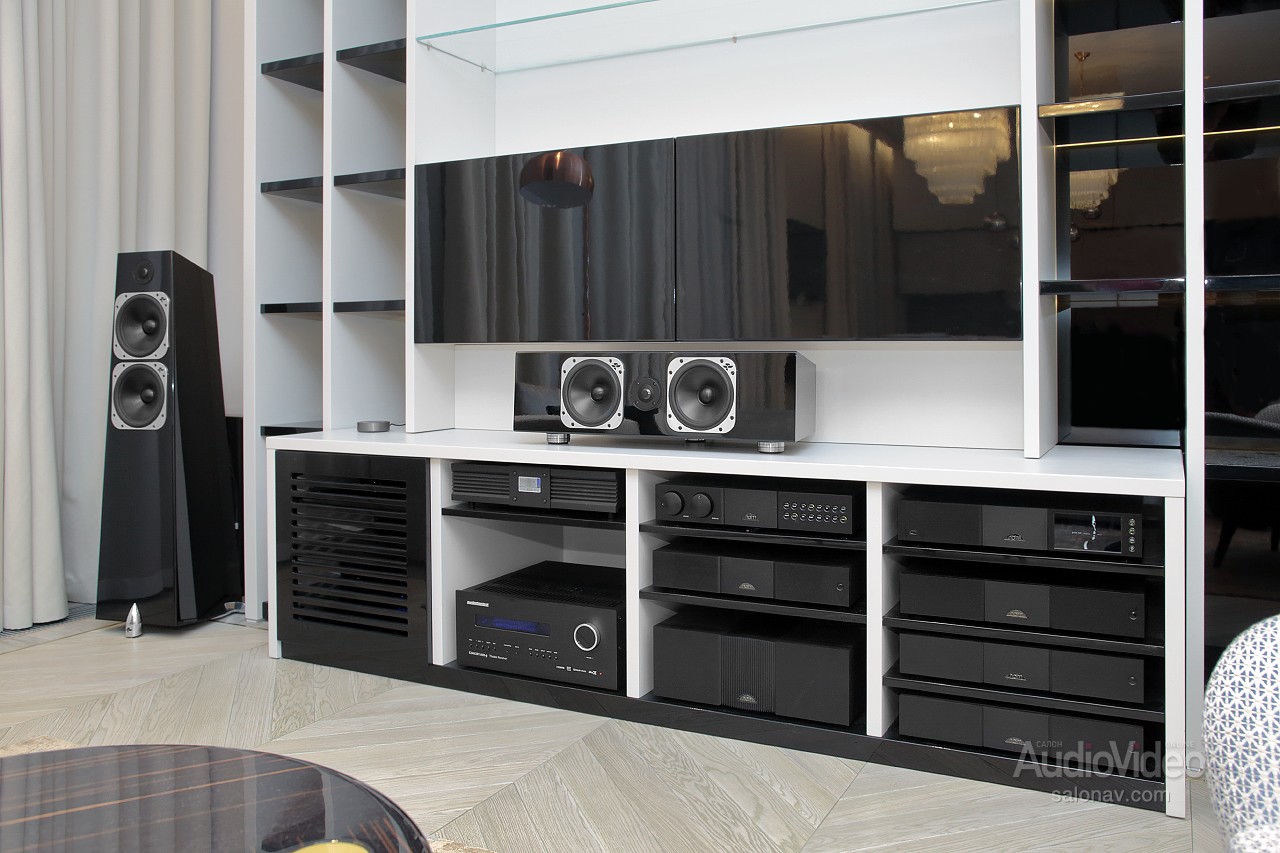

Основная, двухканальная аудиосистема почти ничем не отличается от той, что была описана в нашей статье два года назад. Головное устройство — сетевой проигрыватель

Naim ND 555 с блоком питания PS 555, получивший в нашем индивидуальном обзоре Grand Prix, высшую награду редакции. Аппарат действительно уникальный, с продвинутым стриминговым модулем собственной разработки и аудиофильским ЦАПом на PCM1704U-K высшего грейда. Резистивная матрица R2R — с лазерной подгонкой. Вся аналоговая часть (преобразователь ток-напряжение, фильтры и выходные каскады) собрана на дискретных элементах, отдельные детали в индивидуальных экранах, сама плата подвешена в корпусе через амортизаторы.


Предварительный усилитель Naim NAC 552 + NAPS 552 DR тоже наш призёр, удостоенный Grand Prix. Отточенная схемотехника, тщательно отобранные комплектующие, массивная бескомпромиссная конструкция…

И усилитель мощности, озвучивающий басовую полосу, Naim NAP 500 + 500PS в своё время не остался без награды в нашем индивидуальном тесте. Он может выдать до 700 Вт в пике, но главное его достоинство – уникальная музыкальность, способность вместо банального воспроизведения звука создавать параллельную реальность, в которую погружается слушатель. Ещё один мощник, NAP 250 DR, был задействован для бай-ампинга. Может показаться, что для колонок с чувствительностью 91 дБ раздельное усиление полос непозволительная роскошь, но наш собственный опыт свидетельствует о значительном приросте качества в такой схеме. К этому же выводу пришёл и Владимир, заказчик инсталляции, и сам об этом расскажет чуть ниже.

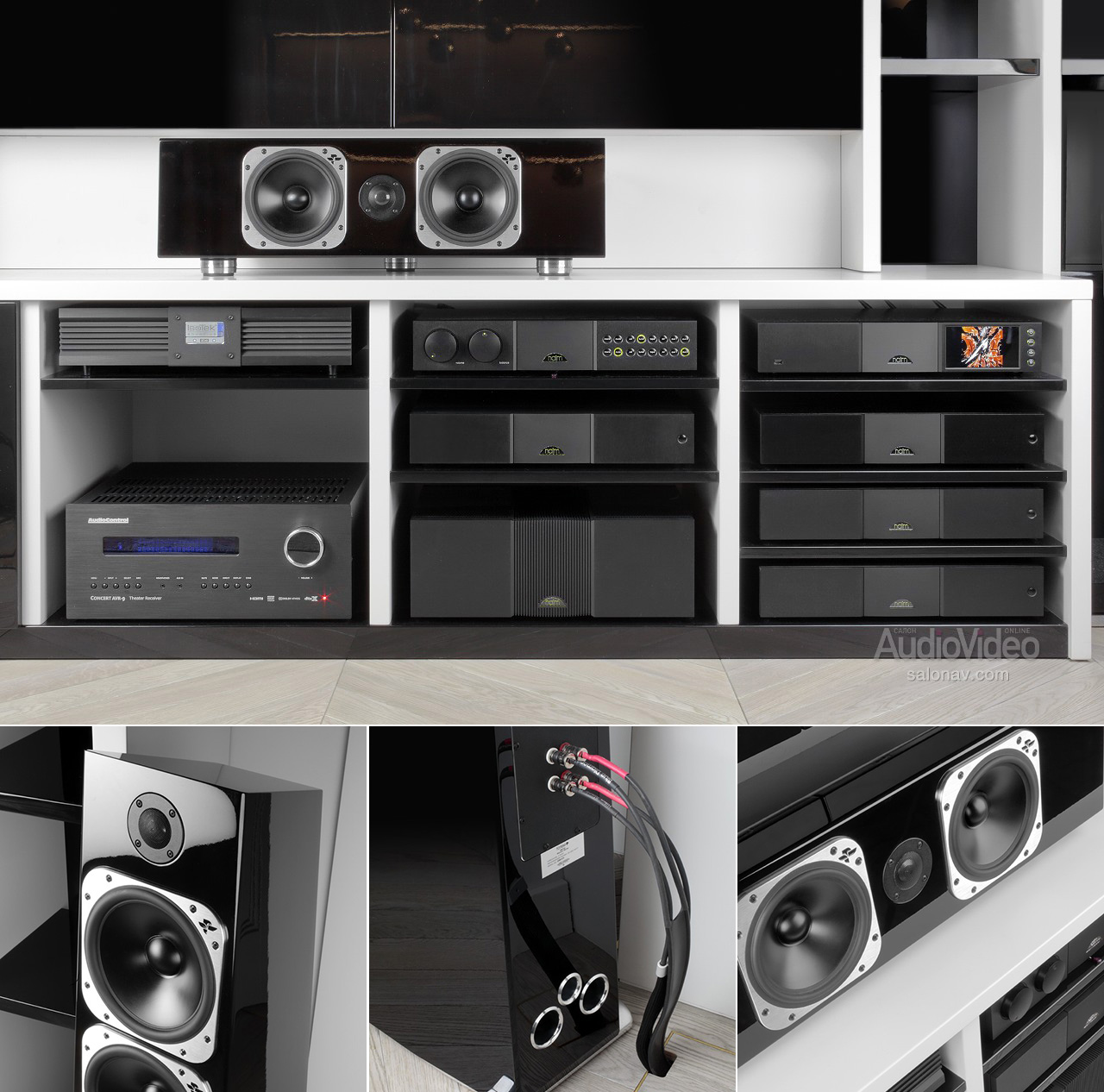

Весь фронт озвучивается акустическими системами Totem Acoustic Element Metal. Для проекта был даже специально выписан аудиофильский громкоговоритель центрального канала Wood V2 из этой же линейки. Главная особенность топовых моделей канадской компании в том, что басовые драйверы подключаются к усилителю напрямую, без разделительных фильтров. Соответственно, в цепи нет ни потерь, ни фазовых искажений, к тому же радикально улучшается управляемость диффузоров. Соответственно, бас получается быстрый, точный и глубокий.

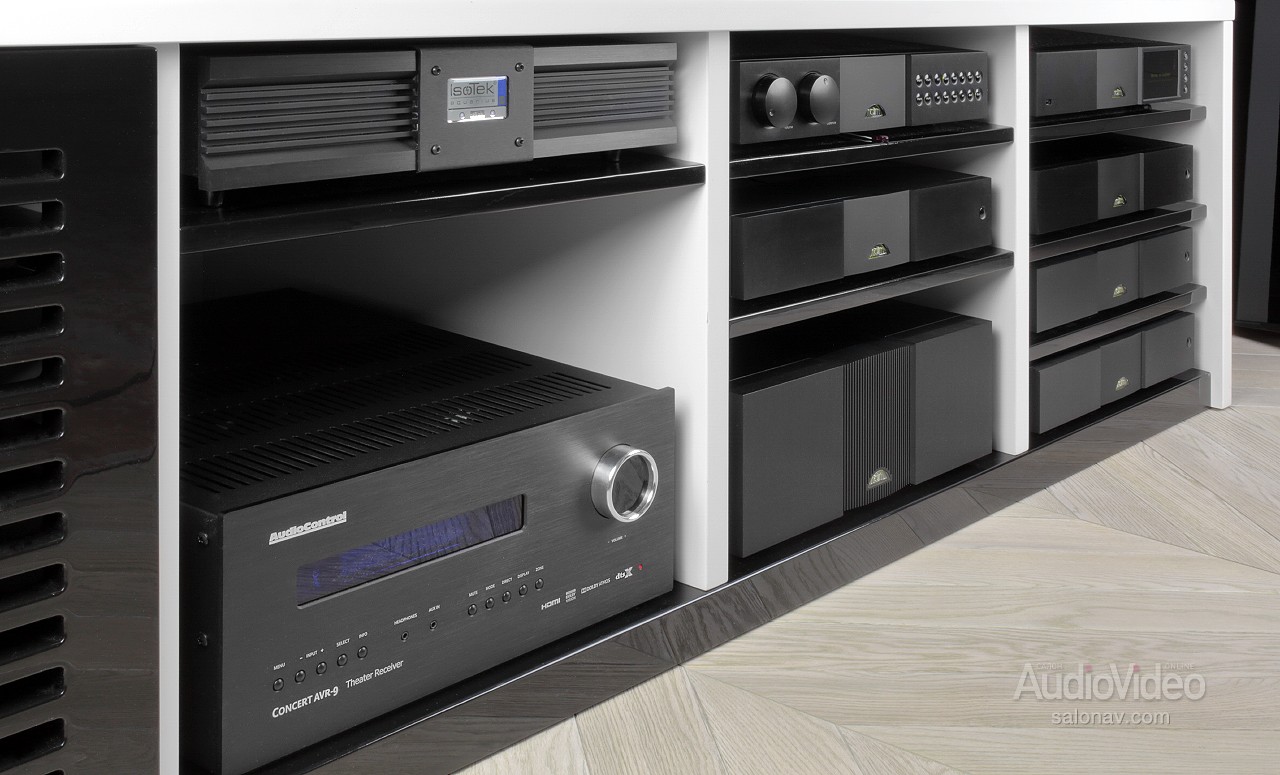

Поскольку система предназначена в том числе и для просмотра кино, в неё был интегрирован сабвуфер – компактная модель Totem Tribe Sub с парой 8-дюймовых драйверов. Он пассивный, работает от собственного одноканального усилителя. Потолочная и тыловая акустика — Totem KIN In-Ceiling Angled. Общая конфигурация системы – 5.2.1, т.е. с двумя высотными каналами Dolby Atmos. За обработку сигнала с видеоисточников и усиление в театральной системе отвечает топовый AV-ресивер AudioControl Concert AVR-9 мощностью 7 х 100 Вт.

Стереосистема питается от сетевого фильтра IsoTek Aquarius EVO3, к которому от распределительного щита проведена выделенная линия, причём напрямую, без розетки. Вместо защитного автомата используются аудиофильские немецкие предохранители Hi-Fi Tuning. Для питания домашнего кинотеатра и периферии установлен собственный сетевой фильтр Powergrip YG-2.

Управляет всем этим хозяйством, включая свет, шторы и климат система автоматизации Savant.

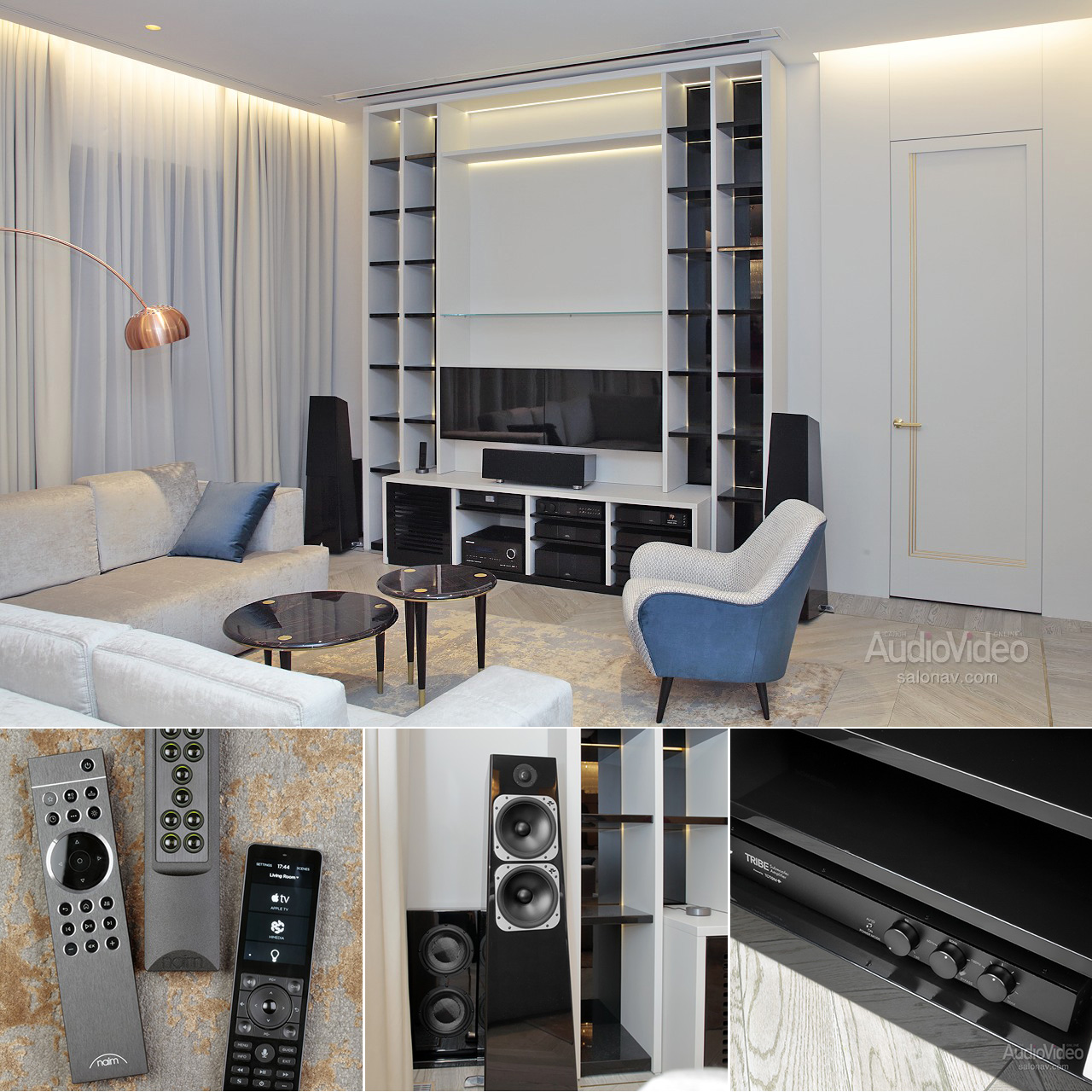

Дизайн описывать не буду – его можно оценить по фотографиям. Правая стена пока пустая, но со временем на ней будут картины на холсте с наполнением из звукопоглотителя. Пустые секции стеллажа заполнятся книгами и альбомами, что тоже улучшит акустические свойства комнаты.

И как только мы закончили изучать систему, с работы вернулся хозяин квартиры.


— Владимир, по какому принципу вы выбирали технику для своей музыкальной системы?

В вашей статье была описана связка из Naim и Totem, я и решил повторить её один в один у себя дома. Но не сразу, на протяжении почти года мы с друзьями, детьми, жёнами, ездили в InSound и слушали музыку в самых разных вариантах. Сравнивали стримеры, усилители, с bi-amping и без, пробовали как звучит винил. В результате поняли, что лучше 500-й серии Naim, включая 555-й стример, и bi-amping вообще ничего нет. Но сначала подобную систему ребята из салона поставили моим знакомым, после них и я решился. Искал информацию в Сети, но по связке Naim и Totem её вообще нет нигде, ваша статья, конечно, очень помогла.

— Какую музыку вы обычно слушаете?

Очень разную, какого-то особо любимого жанра у меня нет. Много самых именитых групп слышал живьём, на концертах за границей. Знаете, когда мы решили брать стример ND 555? После того, как классику послушали. Вот на ней разница с другими источниками была разительная, хотя она ощущалась на всех жанрах. На качественных хай-резах это было действительно что-то.

— Dolby Atmos вы когда-нибудь раньше слышали?

Да, но только в большом кинотеатре. И очень захотелось что-то подобное устроить дома. У меня огромное количество блю-рей дисков, будем переходить на стриминг и на сервер фильмы закачаем. У коллег из InSound огромная коллекция. Но пока мы сфокусировались на музыке.

— Вы упоминали, что слушали винил. Нет ли планов добавить в систему такой источник?

Это пока в перспективе. У меня и пластинки уже имеются, но пока хочется разобраться с тем, что уже есть. Нужно прийти в себя — впечатлений от системы очень много.


Теперь о собственных впечатлениях. Мы посмотрели несколько музыкальных видео, в т.ч. выступления Depeche Mode, Стинга и Rammstein. Передний план, выстроенный тремя идентичными акустическими системами, казался по-настоящему монолитным, и даже при звуковом давлении, ощущаемом всем телом, искажений не было. Немного отзывалась комната, но, учитывая временную пустоту помещения, я на это внимания не обращал. Главное, что сохранились все особенности связки Naim + Totem – ударный и быстрый бас с чёткой структурой, колоссальная динамика и великолепный голосовой диапазон. Такой звук не часто услышишь и в дорогом коммерческом кинотеатре с самым современным оснащением. В нашей системе экран большой, колонки разнесены, поэтому передний план широкий. И заполнено пространство плотно, а напор и драйв сочетаются с подробной детализацией звуковой картины. Звук свободный, по-концертному контрастный, открытый и невероятно энергичный. Даже шоу Rammstein со скрипяще-визжащим саундом воспринимался как вполне музыкальное представление.

Тыловые каналы, как и положено, здесь усиливают иллюзию присутствия в реальном зале – чувствуется присутствие аудитории за спиной, формируются отражения, создающие объёмное пространство. На видео Стинга такой эффект присутствия, что эмоционально втягиваешься в происходящее и не можешь оторваться.


Так что свою задачу – совместить аудиофильскую систему с кинотеатральной — команда InSound выполнила, несмотря на некоторые сложности с помещением. И приоритеты выбраны верно: в основу положен бескомпромиссный музыкальный комплект, а к нему «пристёгиваются» дополнительные каналы для саундтреков. И симфонический оркестр прозвучит увлекательно, и с боевиками проблем не будет.


СПИСОК ОБОРУДОВАНИЯ
Экран Screen Innovations 5TMFL110SL12
4K видеопроектор Sony VPL-VW570/W
Проекторный лифт Chief SL236SPi
Сетевой проигрыватель Naim Audio ND 555 + PS 555
Предварительный усилитель Naim Audio NAC 552 + NAPS 552 DR
Усилитель мощности Naim Audio NAP 500 + 500PS
Усилитель мощности для Bi-amping Naim Audio NAP 250 DR
Фронтальная акустика Totem Element Metal
Центральный канал Totem Element Wood V2
Сабвуфер Totem Tribe Sub
Тыловая и потолочная акустика Dolby Atmos Totem KIN In-Ceiling Angled
AV-ресивер AudioControl Concert AVR-9
Сетевой фильтр аудио оборудования IsoTek Aquarius EVO3
Сетевой фильтр для ресивера и вспомогательного оборудования Powergrip YG-2
Межблочный кабель 5 pin DIN Naim Audio Super Lumina Interconnect DIN-DIN 1,5 м
Акустический кабель Tellurium Q Ultra Black II Speaker 2 x 3,0 м
Акустический кабель для Bi-amping Tellurium Q Blue Diamond Speaker 2 x 3,0 м
Акустический кабель центрального канала Tellurium Q Ultra Black II Speaker 1 x 1,5 м
Сетевые кабели для компонентов Naim Audio Power Line 2,0m
